      瑞諾Q60-0.5T智能一體化調節型電動執行器

      產品型號: Q60-0.5T
      品  牌: 瑞諾
      • 1-2 臺
        ¥2500.00
      • ≧3 臺
        ¥2450.00
      所 在 地: 江蘇揚州邗江區
      更新日期: 2021-09-14
      詳細信息
      一、瑞諾Q60-0.5T智能一體化調節型電動執行器概述
      Q 型部分回轉閥門電動執行裝置適用于蝶閥、球閥、旋塞閥、風門等做 90°回轉的閥門,用于對閥門的開啟、關閉或調節。作為穩定可靠的角行程電動執行裝置,可適用于不同控制系統,不同工作環境的需求。傳動機構一體化的設計,使產品具有更小的體積和簡潔的外觀。安全可靠的手動設計,無須切換手柄的全自動手/電動切換。良好的防護等級可滿足多種設計的需要:隔爆型、整體開關型、整體調節型。
      Q 型部分回轉閥門電動執行裝置的整機性能符合 GB/T24923-2010《普通型閥門電動裝置技術條件》的規定。隔爆型性能符合 GB3836.1-2010《爆炸性環境 第 1 部分:設備 通用要求》, GB3836.2-2010《爆炸性環境 第 2 部分:由隔爆外殼“d”保護的設備》及 GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。

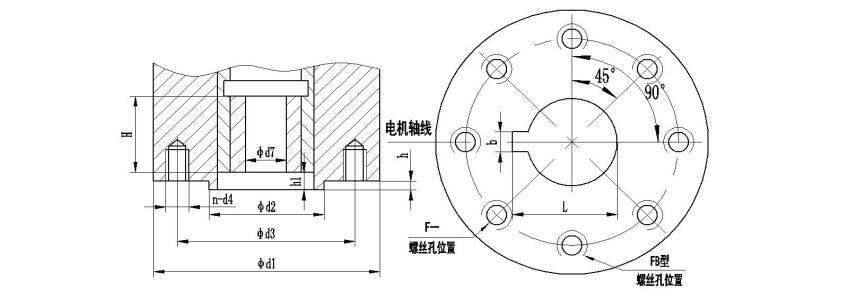

      Q 系列閥門電動裝置與閥門連接的結構示意圖及尺寸見表;。
      預留 d7 *大

      電裝型號 法蘭號 d1 d2(f8) d3 n-d4 d7 H h h1 b
      預留 *大
      Q180   FB5 197   159 4-M16 33.3/38.2 60     10
      F14   175 100 140 4-M16 20 38 60 3 3
      Q300 Q500   FB5 197   159 4-M16 41.3 80     10
      F16   210 130 165 4-M20 20 55 80 3 3
      注:以上參數為常規供貨,如有特殊需要可在訂貨時說明。


      二.瑞諾Q60-0.5T智能一體化調節型電動執行器參數表


      型 號
      規 格
      輸出扭矩 N/m 輸出轉速 r/min *大閥桿直徑 mm 手 動
      速 比
      電機功率 W 額定電流 A 參考重量 Kg
      Q05 50 1 19 60 45 0.16 8.5
      Q10 100 1 19 60 60 0.18 8.6
      Q15 150 1 19 60 75 0.22 8.7
      Q20 200 1 28 90 90 0.26 12.7
      Q30 300 1 28 90 120 0.32 12.7
      Q40 400 1 28 90 150 0.37 13
      Q60 600 1 38 87 180 0.72 21
      Q120 1200 1 38 87 250 1.0 21
      Q180 1800 1 38 87 370 1.6 23
      Q300 3000 0.5 55 348 370 1.6 35
      Q500 5000 0.5 55 348 550 2.5 35
      注:以上參數為常規供貨,如有特殊需要可在訂貨時說明。
