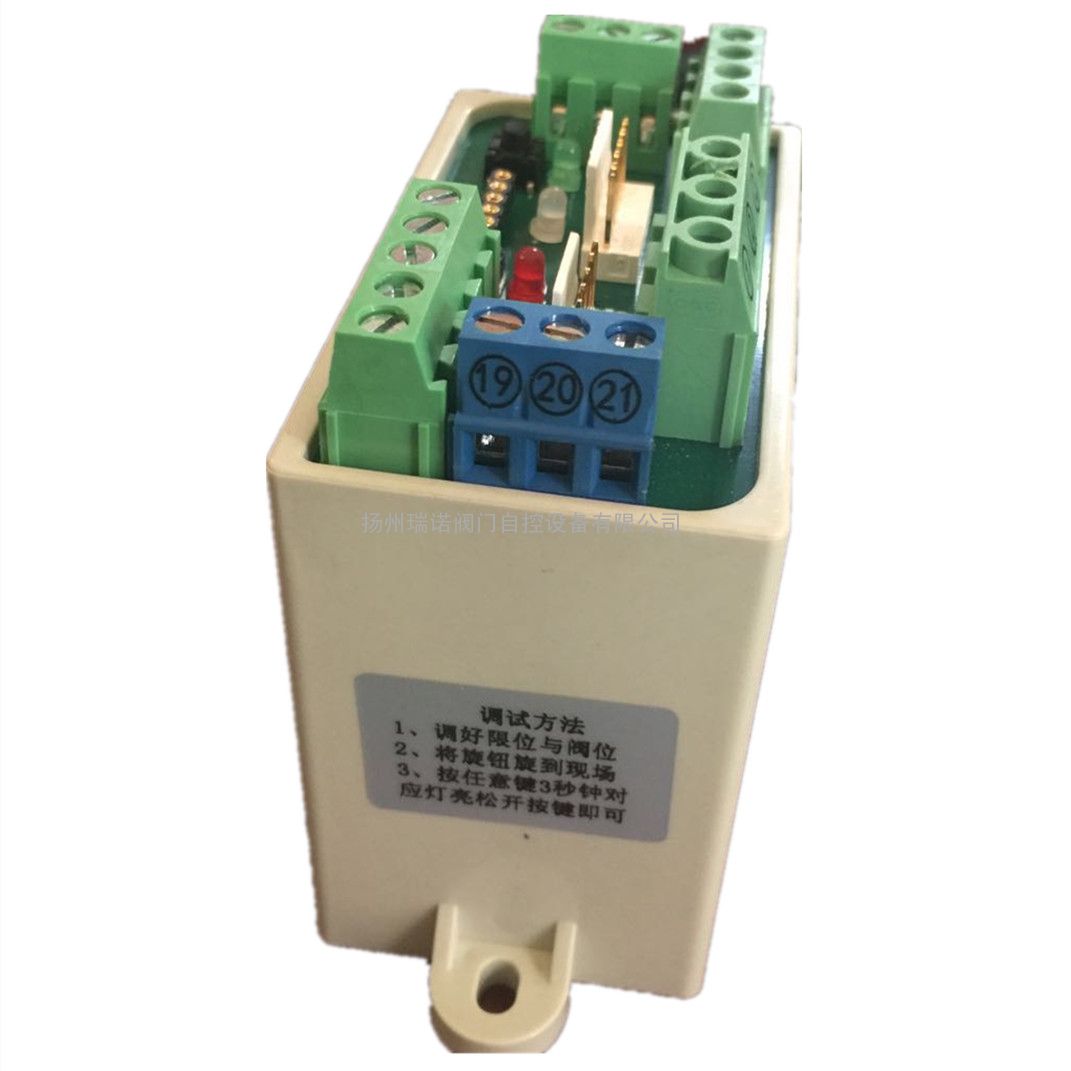

PT-2D-J調節型220V執行器控制模塊主板
| 產品型號： |
PT-2D-J |
| 品 牌： |
瑞諾 |
|
|
| 所 在 地： |
江蘇揚州邗江區 |
| 更新日期： |
2021-09-14 |
一. PT-2D-J調節型220V執行器控制模塊主板產品主要功能
技術部提供PT-2D-J PT-3D-J型閥門控制模塊電動裝置模塊、電動執行器控制模塊、電動執行機構控制模塊是以AC380V三相交流電作為電源接受來自PLC、DCS系統或其它操作器的DC4-20mA信號控制執行器進行開關動作構成全電子式電動執行器。PT-3D-J型控制模塊采用先進的混合集成電路包含完整的保護功能。
二、PT-2D-J調節型220V執行器控制模塊主板主要技術特點概述序識別及保護器是電動裝置整體型上面使用的模塊
1、 可以實現遠程控制制實現4-24V直流電源控制
2、 可以實現二線控制
3、 有信號開開信號關有信號關無信號
4、 實現PLC對電動裝置的控制。
閥位液晶顯示屏使用與說明：
① 把顯示板的引線和模塊連接好后，接通電源，顯示當前閥位的百分比，并發出明亮的背光。
② 先調節好模塊上的4～20mA反饋輸出電流,并保證在全關時對應4mA,在全開時對應20mA。
③ 再將電動執行器動作到全關，此時輸出電流為4mA，先按住中間“Reset”鍵，丟開后迅速按下“0%”鍵，直到綠燈閃動兩下即對0%標定成功；此時閥位顯示為0%。然后再將電動執行器動作到全開位置,此時輸出電流為20mA, 先按住中間“Reset”鍵，丟開后迅速按下“100%”鍵，直到紅燈閃動兩下即對100%標定成功，此時閥位顯示為100%。
④ 將電動執行器動作到全關、全開檢查一下閥位開度顯示情況，如發現有誤差，可重復上述③步即可。
注：也可把20mA標為0%，把4mA標為100%。標定方法同上述第③步，但標定時要動作電動執器，使之輸出20mA電流時，標定為0%。動作電動執行器使之輸出4mA時，標定為100%。
四、PT-2D-J調節型220V執行器控制模塊主板其特點詳解如下
1·輸入電壓范圍AC340V-420V。
2·三相三線制、三相四線制均適用。
3·可自動校正三相電源的相序而正確執行對閥門的開、關操控用戶可隨意接入電動執行器的三相電源。
4·輸入/輸出信號均經過光電隔離可承受2000V浪涌電壓。
5·位置反饋4-20mA信號負載電阻50Ω-700Ω, 精度-0.5%-三電位器調節技術大大簡化調節過程。
6·正作用/反作用選擇通過模塊上的撥碼開關完成。
7·可檢測三相電源的缺相。當電源缺相時LED燈點亮報警自動禁止執行器的一切電動操作直到電源三相供電正常為止。
8·若輸入信號丟失執行器將根據用戶事先在模塊上的撥碼使閥門保持原位不動或動作到閥門全開的位置或動作到閥門全關的位置。
9·工作溫度范圍-20℃-+65℃。
